OpenCV 사용자가 지정한 마스크로 컨벌루션하기

사용자가 지정한 마스크로 컨벌루션하기

컨벌루션 : 가중치를 갖는 마스크를 이용해 영상처리를 하는것

c++)

#include <opencv/cv.h>
#include <opencv/highgui.h>


void main() {
    IplImage *srcImage = cvLoadImage("D:/study/testimage.jpg", -1);
    IplImage *resultImage = cvCreateImage(cvGetSize(srcImage), IPL_DEPTH_8U, 3);

    double maskData[7][7] = { { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 },
                              { 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49, 1.0 / 49 }};
    //cvMat(행의수, 열의수, 행렬원소의 형태, 데이터) : 행렬생성
    //행렬원소의 형태 : CV_<비트수>(S|U|F)C<채널수>
    CvMat kernel = cvMat(7, 7, CV_64FC1, maskData);

    //cvFilter2D(원본 이미지, 결과 이미지, 마스크 행렬) : 사용자 정의한 마스크로 이미지 블러링
    //ps. 마스크 행렬 데이터들은 1채널 실수형이어야 한다
    cvFilter2D(srcImage, resultImage, &kernel);


    //create window
    cvNamedWindow("source image", CV_WINDOW_AUTOSIZE);
    cvNamedWindow("7x7 image", CV_WINDOW_AUTOSIZE);

    //show window
    cvShowImage("source image", srcImage);
    cvShowImage("7x7 image", resultImage);

    cvWaitKey(0);

    cvReleaseImage(&srcImage);
    cvReleaseImage(&resultImage);
}

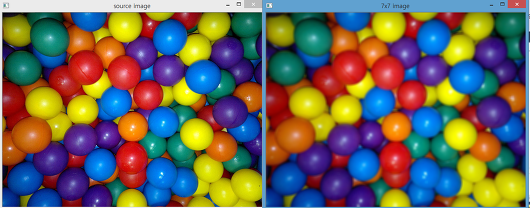

결과
